型號結構分解

典型的ADSS自承式光纜型號如"ADSS-24B1-100-PE"，各部分含義如下：

•        ADSS：產品類型標識，代表全介質自承式光纜

•        24：光纖芯數，表示光纜內含24根光纖

•        B1：光纖類型，此處為G.652D單模光纖（單模多模均可）

•        100：跨距100米（兩個支撐桿之間的距離）

•        單護：200跨距以下單護套

•        雙護：200跨距以上必須用雙護套

• 特殊環境使用護套

部分ADSS自承式光纜型號會包含環境適應性標識：

• PE：普通聚乙烯護套(適用于一般環境)

• AT：耐電痕護套(用于高壓電場環境)

• ZT：阻燃護套(適用于防火要求嚴格場所)

•

•


•

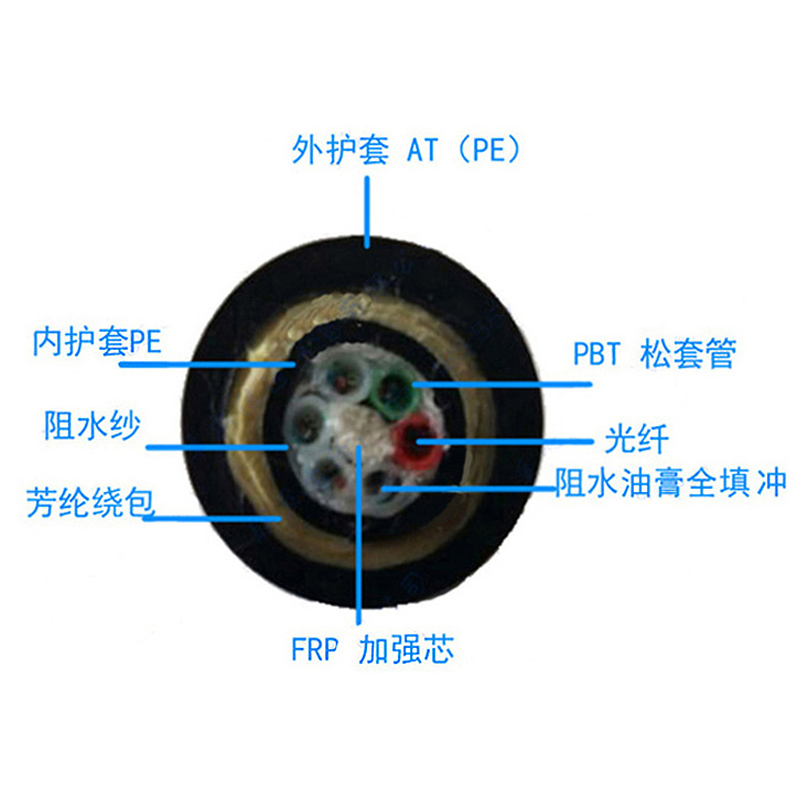

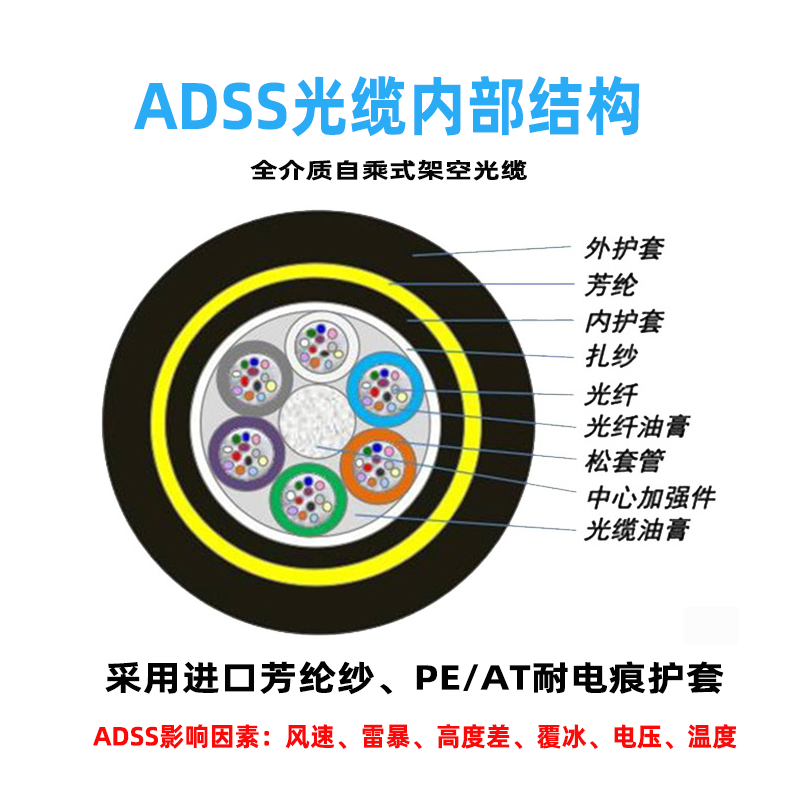

• 全介質結構設計

• ADSS自承式光纜采用全非金屬材料構成，這一特點帶來多重優勢：

•          電磁絕緣：完全不受電磁干擾，特別適合高壓電力線路環境

•          防雷擊：無金屬部件，徹底消除雷擊損壞風險

•          重量輕：比傳統金屬加強光纜輕30%-40%，減輕桿塔負荷

  自承式力學特性

• ADSS自承式光纜通過特殊結構實現自支撐：

•          芳綸紗加強層：提供高強度支撐，抗拉強度是鋼絲的5-7倍

•          優化絞合工藝：確保張力均勻分布，避免局部應力集中

•          彈性模量設計：匹配不同跨距需求，減少弧垂變化

• 跨距可定制化設計

•          ADSS自承式光纜的跨距可根據實際工程需求靈活調整：

•          標準跨距范圍：50-1500米

•         大跨距方案：通過增加芳綸紗含量，可實現2000米以上跨距

• 差異化設計：同一線路可根據地形變化采用不同跨距規格

•


•

•


•


•
